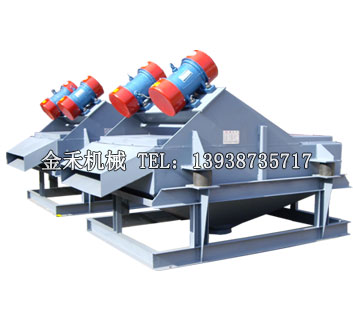

DZSF-515直線篩概述：
520直線篩是520型直線振動篩的簡稱，外形呈現長方形狀，也可以稱作為方形直線篩。該篩粉機有效篩面長1500mm、寬500mm。該機整體采用優質Q235碳鋼材質折彎成型制作，為了防止相關物料比重輕產生粉塵飛揚特意在篩機的上面配置了方便拆卸的密封防塵蓋，并且經過多年的經驗總結將防塵蓋上的進料口設計為方錐敞型進料口方便比例大顆粒投料使用。DZSF系列直線振動篩是我廠技術研究部在總結學習國內外先進直線篩生產工藝基礎上，不斷廣泛汲取一線用戶反饋的意見和建議，對產品設計升級提高生產樣品多樣化：例如在直線篩防塵蓋加裝觀察孔、進料口處加裝傘形布料器、箱體下側端布置降溫進風器等等高性能的直線篩分設備。
DZSF-515直線篩工作原理：
DZSF直線篩采用兩臺臥式YZU振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此直線篩機的運動軌跡為一拋物線前進。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。適用粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。最大給料粒度不大于10mm。 可用于流水線中實現自動化作業，具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數325目，可篩分出7種不同粒度的物料。
DZSF-515直線篩型號示意圖：
D---------------------------------------------電機(振動源)
Z---------------------------------------------直線(運轉軌跡)
SF-------------------------------------------篩分機
515---------------------------------------篩面尺寸（500mm寬x1500mm長)
1--------------------------------------------一層(一層篩網二個出料口)
P------------------------------------------（Q235碳鋼）鋼板材質
直線篩篩分原理：
將所要篩分物料放入螺旋輸送機進料口中，物料通過螺旋式輸送機均勻的送入直線篩防塵蓋的進料口，物料在兩臺振動電機的做同步、反缶旋轉時所產生振動力會將所需分級物料呈拋物線運動送往出料口方向，物料在拋物線運動中通過多層篩網篩分出多種合格產品與不合格產品，各個篩面上、篩面下物料分別從規定的出料口排出，流入料倉或下一道工序中去。
直線振動篩主要組成部分：
DZSF直線篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成，各組成部分說明如下：
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機：使用與維修方法詳見振動電機使用說明書。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
DZSF-515直線振動篩主要特點：
1、技術成熟，質量可靠，篩分精度高、處理量大；
2、篩機設計精巧合力，結構簡單，易安裝，耗能少、噪音低；
3、篩網獨特設計使篩網使用壽命更長，換網更方便、快捷，適合使用尼龍、特種龍、PP網等各種材質的篩網；
4、篩機整體密封性好，無粉塵溢散；
5、維護方便，適合流水線自動化作業;
DZSF-515 直線篩日常使用中保養維護知識：
1、開機前檢查：
①.從進料口與觀察口處分別檢查篩網是否存在破損，壓框螺栓有無松動現象。
②. 用手與眼同時去檢查兩臺振動電機與電機板鏈接的螺栓是否松懈。
③.檢查兩臺振動電機的電源線有無破損、裸漏。
2、篩機使用中檢查：
①. 檢查振動電機是否出現單臺工作，另臺損壞偏振等現象。
②. 檢查是否因?yàn)殡妷哼^(guò)低造成振頻過小、振幅不足。
③. 檢查整機各個部位是否有不正當?shù)碾s音或者響動。
3、篩機停機后維護：
①.當篩分程序結束準備停機時，應當?shù)鹊胶Y機的物料從出料口排完后在斷電。
②.直線篩停機后，應在電源處掛上停機標識。
③.篩機停穩后，及時用塑料長絲毛刷掃去振動電機上粉塵。
